BJT
一、BJT的結構簡介
BJT又常稱為晶體管，它的種類很多。按照頻率分，有高頻管、低頻管； 按照功率分，有小、中、大功率管；按照半導體

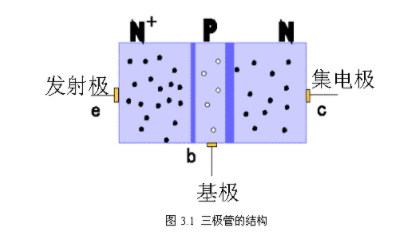

圖3.1是NPN型BJT的示意圖。 它是由兩個 PN結的三層半導體制成的。中間是一塊很薄的P型半導體(幾微米~幾十微米)，兩邊各為一塊N型半導體。從三塊半導體上各自接出的一根引線就是BJT的三個電極，它們分別叫做發射極e、基極b和集電極c，對應的每塊半導體稱為發射區、基區和集電區。雖然發射區和集電區都是N型半導體，但是發射區比集電區摻的雜質多。在幾何尺寸上， 集電區的面積比發射區的大，這從圖3.1也可看到，因此它們并不是對稱的。
二、BJT的電流分配與放大作用
1、BJT內部載流子的傳輸過程
BJT工作于放大狀態的基本條件：發射結正偏、集電結反偏。
在外加電壓

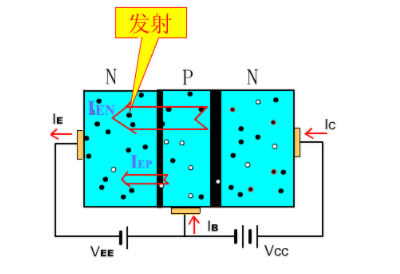

（1）發射極注入電子
由于發射結外加正向電壓VEE，因此發射結的空間電荷區變窄，這時發射區的多數載流子電子不斷通過發射結擴散到基區， 形成發射極電流IE，其方向與電子流動方向相反，如圖3.2所示。

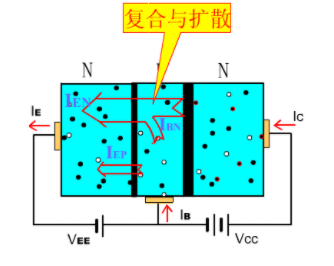

（2）電子在基區中的擴散與復合
由發射區來的電子注入基區后， 就在基區靠近發射結的邊界積累起來， 右基區中形成了一定的濃度梯度，靠近發射結附近濃度最高，離發射結越遠濃度越小。因此， 電子就要向集電結的方向擴散，在擴散過程中又會與基區中的空穴復合，同時接在基區的電源
（3）集電區收集電子
集電結外加反向電壓，其集電結的內電場非常強，且電場方向從C區指向B區。使集電區的電子和基區的空穴很難通過集電結，但對基區擴散到集電結邊緣的電子卻有很強的吸引力， 使電子很快地漂移過集電結為集電區所收集，形成集電極電流IC。 與此同時，集電區的空穴也會在該電場的作用下，漂移到基區， 形成很小的反向飽和電流ICB0 。
2、電流分配關系
與正向偏置的二極管電流類似，發射極電流iE與vBE成指數關系：
集電極電流iC是iE的一部分，即：
式中β稱為BJT的電流放大系數
三、BJT的特性曲線
１.共射極電路的特性曲線

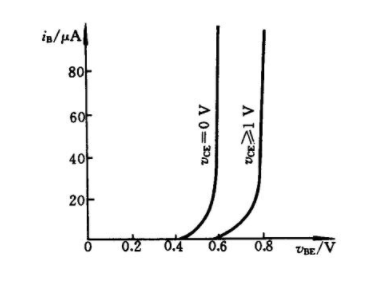

（1）輸入特性
VCE=0V時，b、e間加正向電壓，這時發射結和集電結均為正偏，相當于兩個二極管正向并聯的特性。
VCE≥1V時，這時集電結反偏，從發射區注入基區的電子絕大部分都漂移到集電極，只有小部分與空穴復合形成IB。 vCE>1V以后，IC增加很少，因此IB的變化量也很少，可以忽略vCE對IB的影響，即輸入特性曲線都重合。
注意:發射結開始導通的電壓vBE：0.6V~0.7V(硅管)，0.1~0.3V(鍺管)
（2）輸出特性曲線
對于一確定的iB值，iC隨VCE的變化形成一條曲線，給出多個不同的iB值，就產生一個曲線族。如圖3.6所示。
① IB = 0V， IC=ICEO BJT截止，無放大作用，因此對應IB=0的輸出特性曲線以下的區域稱為截止區如圖3.6所示。
② IB﹥0 ， VCE<1V ，iC隨IB的變化不遵循的規律，而且iC隨VCE的變化也是非線性的，所以該區域稱為飽和區。
③ IB﹥0、VCE≥1V，iC隨iB的變化情況為：
或
在這個區域中IC幾乎不隨VCE變化，對應于每一個IB值的特性曲線都幾乎與水平軸平行，因此該區域稱為線性區或放大區。
四、BJT的主要參數
BJT的參數是用來表征管子性能
1.流放大系數
BJT在共射極接法時的電流放大系數，根據工作狀態的不同，在直流和交流兩種情況下分別用符號 和表示。其中
上式表明:BJT集電極的直流電流 IC與基極的直流電流IB的比值， 就是BJT接成共射極電路時的直流電流放大系數， 有時用hFE來代表 。
但是，BJT常常工作在有信號
2.極間反向電流
?。?）集電極-基極反向飽和電流ICBO。表示發射極開路，c、b間加上一定的反向電壓時的電流。
?。?）集電極-發射極反向飽和電流（穿透電流）ICEO。表示基極開路，c、e間加上一定的反向電壓時的集電極電流。
3.極限參數
?。?）集電極最大允許電流ICM。表示BJT的參數變化不超過允許值時集電極允許的最大電流。當電流超過ICM時，三極管
（2）集電極最大允許功耗PCM。表示BJT的集電結允許損耗功率的最大值。超過此值時，三極管的性能將變壞或燒毀。
?。?）反向擊穿電壓V（BR）CEO。 表示基極開路，c、e間的反向擊穿電壓。
4、晶體管的選擇
?。?）依使用條件選PCM在安全區工作的管子， 并給予適當?shù)纳嵋蟆?nbsp;
?。?）要注意工作時反向擊穿電壓 ， 特別是VCE不應超過 V（BR）CEO。
（3）要注意工作時的最大集電極電流IC不應超過ICM。
?。?）要依使用要求：是小功率還是大功率， 低頻、高頻還是超高頻，工作電源的極性，β值大小要求。
