一、理論知識
1、認識PLC
⑴ 什么是PLC？ ：
PLC是一種數字運算操作的電子系統，專為在工業環境應用而設計的。它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算，順序控制，定時，計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。是工業控制的核心部分。

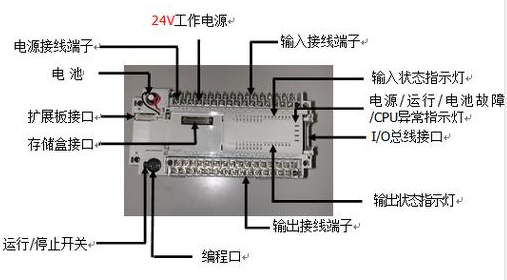

⑵ PLC的外部結構：
FX2N基本單元各部分說明：
⑵ PLC的內部結構?：

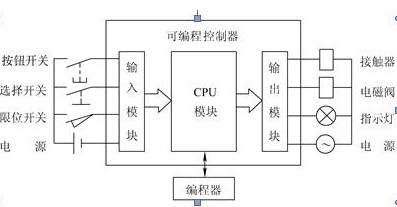

PLC主要由CPU模塊、輸入模塊、輸出模塊、電源和編程器（或編程軟件）組成，CPU模塊通過輸入模塊將外部控制現場的控制信號讀入CPU模塊的存儲器中，經過用戶程序處理后，再將控制信號通過輸出模塊來控制外部控制現場的執行機構。如圖1-4是PLC控制系統的示意圖。
